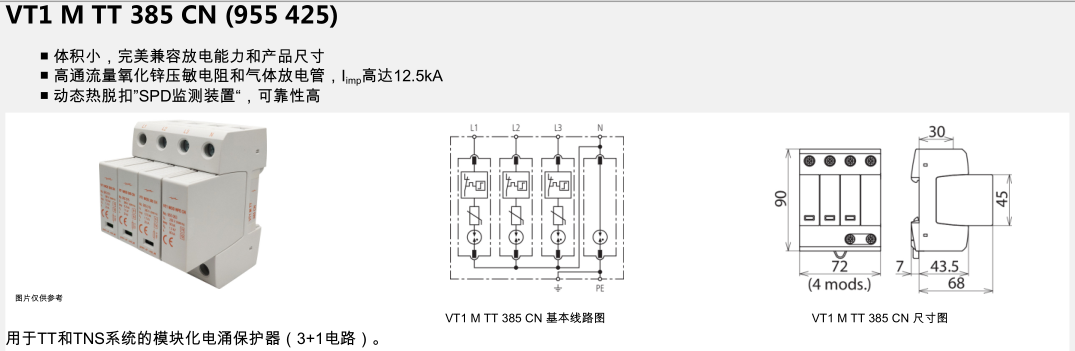

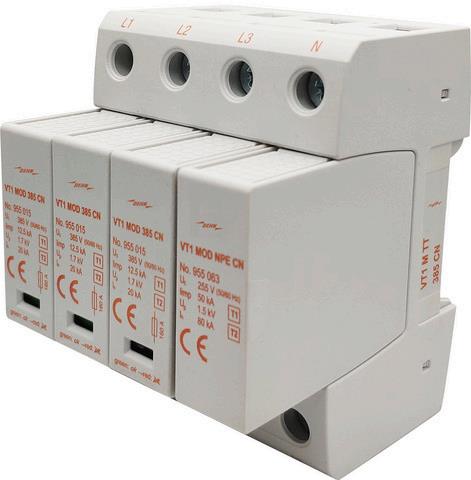

型号 VT1 M TT 385 CN
货号 955 425
SPD依据 GB 18802.1-2011 / IEC 61643-11 1级+2级 / I级+II级
标称交流电压 (UN) 230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (UC) 385 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (UC) 255 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (In) 20 kA
标称放电电流 (8/20 μs) [N-PE] (In) 80 kA
最大放电电流 (8/20 µs) [L-N] (Imax) 40 kA
最大放电电流 (8/20 µs) [N-PE] (Imax) 120 kA
雷电冲击电流 (10/350 μs) [L-N] (Iimp) 12.5 kA
雷电冲击电流 (10/350 μs) [N-PE] (Iimp) 50 kA
比能量 [L-N] (W/R) 39.06 kJ/ohms
比能量 [N-PE] (W/R) 625 kJ/ohms
电压保护水平 [L-N] (UP) ≤ 1.7 kV
电压保护水平 [N-PE] (UP) ≤ 1.5 kV
响应时间 (tA) ≤ 100 ns
最大后备熔丝 160 A gG
最大后备熔丝时短路耐受能力 (ISCCR) 25 kArms
暂态过电压 (TOV) (UT) - 特性 335 V / 5 sec 耐受
暂态过电压 (TOV) (UT) - 特性 440 V / 120 min 耐受
工作温度范围 (TU) -40 °C ... +80 °C
工作状态/故障指示 绿 / 红
端口数 1
最小安装导线截面积 1.5 mm2 单股线/软线
最大安装导线截面积 35 mm2 多股线/25 mm2 软线
安装方式 35 mm DIN 轨，依据EN 60715
外壳材质 灰色热塑性材料, UL 94 V-0
安装地点 室内
防护等级 IP 20
尺寸 4 模数，DIN 43880
重量 586 g
全球贸易项目代码 6942299504712
包装 1 件
